一、概述
沧州欧谱OU3500涂层测厚仪是欧谱公司新研发的新产品，是一种小型便携式仪器，磁性测厚仪也称涂层测厚仪、镀层测厚仪、涂镀层测厚仪。其性能稳定、测量准确、重现性好、经济耐用，符合国家标准GB/T4957，多次通过国家技术监督部门的性能试验，获得计量器具制造许可证。
二、主要特点：
1. 零位稳定：所有涂层测厚仪测量前都要求校准零位，可以在随仪器的校零板或未涂覆的工件上校零。
仪器零位的稳定是保证测量准确的前提。一台好的测厚仪校零后，可以长时间保持零位不漂移，确保准确测量。
2. 线性编辑：多数涂层测厚仪除了基础校零外，仪器本身没有线性编辑，使得测量重复性误差大，本仪器出厂加入线性编辑增加测量精度与重复稳定性。
3. 温度补偿：涂覆层厚度的测量受温度影响非常大。同一工件在不同温度下测量会得出很大的误差。所以好的测厚仪应该具备理想的温度补偿技术，以保证不同温度下的测量精度。
4. 独特的直流采样技术：使得测量重复性较传统交流技术有无可比拟的优越和提高。

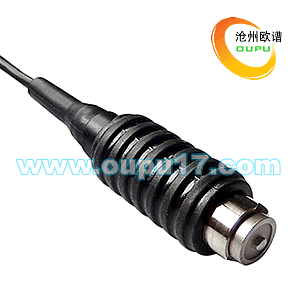

OU3500涂层测厚仪探头
· 测厚仪最容易损坏的部件是探头，本公司的OU3600涂层测厚仪对探头做了特殊的耐久性设计，具有防磕碰、防水、探头线防折曲等防护功能。

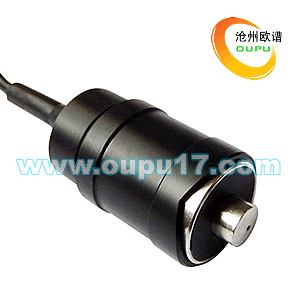

OU3500涂层测厚仪探头线· 由于涂镀层测厚仪使用频率很高，探头线成为易损件。一般国产仪器的探头用不多久就会出现故障，多数问题出在探头线上。 OU3500镀层测厚仪使用的探头线是在日本定做的。这种导线最初用于机器人，规定可经受几百万次的曲折。实践证明，这种探头线很少有因频繁曲折而损坏的。
OU3500涂层测厚仪是德国EPK/易高等同类产品的替代产品，与之前涂层测厚仪相比有以下主要优点：
1. 测量速度快：测量速度比其它TT系列快6倍；
2. 精度高 ：本公司产品简单校0后精度即可达到1-2%是目前市场上唯一能达到A级的产品,其精度远高于国内同类，比EPK等进口产品精度也高；
3. 稳定性：测量值的稳定性和使用稳定性优于进口产品；
4. 功能、数据、操作、显示全部是中文OU3600覆层测厚仪OU3500型在OU3100型涂层测厚仪基础上增加以下功能
1.OU3500型分辨力提升到0.1um
2.分体式设计，自由更换6种针对不同涂层厚度设计的探头
3.背光设计更适合光线暗的环境使用
4.储存500组数据功能，方便用户查看
5.测量次数、最大值、最小值、平均值、上下限设制
6.OU3600型增加与电脑连接功能，可以方便的连接电脑直接测量数据
三、适用范围
OU3500镀层测厚仪采用了磁性和涡流两种测厚方法，可无损地测量磁性金属基体( 如钢、铁、合金和硬磁性钢等 )上非磁性覆盖层的厚度(如铝、铬、铜、珐琅、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:珐琅、橡胶、油漆、塑料等)。
本仪器广泛地应用在电镀、防腐、航天航空、化工、汽车、造船、轻工、商检等检测领域。是材料保护专业理想的仪器。
四、主要技术指标型号OU3500-FOU3500-N测定对象磁性金属上非磁性涂镀层
非磁性金属上绝缘层测量范围F1、N1、F1/90-0～1250um
F400、N400-0～400um
F10-0～10000um测量误差F1、N1、F1/90-(2%H+1)；二点校准精度1％
F400、N400-(2%H+0.7) 二点校准精度1％
F10-(2%H+10) 二点校准精度1％校准方法一点校准、二点校准显示分辨率0.1μm(测量范围小于100μm)、1μm(测量范围大于100μm)存储存储500个数据工作方式直接方式和成组方式测量方式连续测量和单次测量关机方式手动关机和自动关机统计功能测量次数、最大值、最小值、平均值设置限界对限界外的测量值能自动报警，并可用直方图对一批测量值进行分析删除功能对粗大误差及错误设置可进行删除处理提示音音乐铃声其它功能电源欠压指示、错误提示温度补偿0～50℃使用环境温度-10℃～60℃电源1.5V×2外型尺寸150×80×30mm重量300g
标准配置主机、F型或N型探头、校准片、基体一块、电池、说明书、保修卡、仪器箱
五、各种探头
涂层测厚仪F1探头
■ 工作原理：磁感应 | 分辨力：0.1um
■ 测量范围：0-1250um
■ 示值误差：
1.一点校准：±[3%H+1]um
2.两点校准：±[(1～3)%H+1]um
■ 测量条件:
1.最小曲率半径：凸1.5mm
2.基体最小面积的直径：Ф7mm
3.最小临界厚度：0.5mm
■ 探头尺寸：Ф12×47mm
涂层测厚仪N1探头
■ 工作原理：电涡流 | 分辨力：0.1um
■ 测量范围：0-1250um | 铜上镀铬0-40um
■ 示值误差：
1.一点校准：±[3%H+1]um
2.两点校准：±[(1～3)%H+1]um
■ 测量条件:
1.最小曲率半径：凸3mm
2.基体最小面积的直径：Ф5mm
3.最小临界厚度：0.3mm
■ 探头尺寸：Ф15×73mm
涂层测厚仪F400探头
主要用于较薄厚度的涂层测量，可获得更精确的测量结果和更高的重复性，另外在管材基体直径较小或者被测区域接触面积较小时，
F400探头也是理想的选择。
■ 工作原理：磁感应 | 分辨力：0.1um
■ 测量范围：0-400um
■ 示值误差：
1.一点校准：±[3%H+1]um
2.两点校准：±[(1～3)%H+0.7]um
■ 测量条件:
1.最小曲率半径：凸1mm
2.基体最小面积的直径：Ф3mm
3.最小临界厚度：0.2mm
■ 探头尺寸：Ф12×55mm
涂层测厚仪F10探头
主要用于大厚度的涂层测量。选配F10探头还应增配
2000um、4000um、8000um的标准校准片，用于校准仪器。
■ 工作原理：磁感应 | 分辨力：10um
■ 测量范围：0-10000um
■ 示值误差：
1.一点校准：±[3%H+1]um
2.两点校准：±[(1～3)%H+10]um
■ 测量条件:
1.最小曲率半径：凸10mm
2.基体最小面积的直径：Ф40mm
3.最小临界厚度：2mm
■ 探头尺寸：Ф27×47mm
涂层测厚仪F1/90探头
主要用于管材内壁的涂层厚度测量。它细长的身形可以轻松的深入其它探头无法到达的细管中。
■ 工作原理：磁感应 | 分辨力：0.1um
■ 测量范围：0-1250um
■ 示值误差：
1.一点校准：±[3%H+1]um
2.两点校准：±[(1～3)%H+1]um
■ 测量条件:
1.最小曲率半径：平直
2.基体最小面积的直径：Ф7mm
3.最小临界厚度：0.5mm
■ 探头尺寸：Ф7.5×11×200mm
