产品名称:OU1850精密波形超声波测厚仪
- 产地:中国 销售:沧州欧谱
- 简介:OU1850是一款带A/B扫描的新型手持式高精度数字超声波测厚仪,采用脉冲反射超声波测厚原理,适用于能使超声波以一恒定速度在其里面传播,并能从其背面得到反射的材料厚度的测量。测量分辨率达0.001mm,测量范围薄至0.15mm(钢),可以有效穿越涂层干扰。 本产品可对板材和加工零件做准确测量,另一重要方面是可以对生产设备中管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度。
一、概述
OU1850是一款带A/B扫描的新型手持式高精度数字超声波测厚仪,采用脉冲反射超声波测厚原理,适用于能使超声波以一恒定速度在其里面传播,并能从其背面得到反射的材料厚度的测量。测量分辨率达0.001mm,测量范围薄至0.12mm(钢),可以有效穿越涂层干扰。 本产品可对板材和加工零件做准确测量,另一重要方面是可以对生产设备中管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度。可应用于石油、化工、冶金、造船、航空航天、能源等各个领域。适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、树脂、玻璃纤维及其他超声波的良导体的厚度。 本产品符合JJF 1126-2004《超声波测厚仪校准规范》标准 。二、主要特点

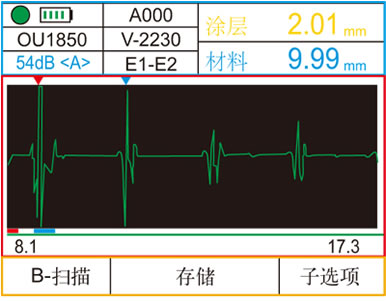

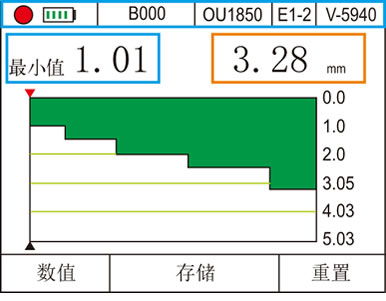

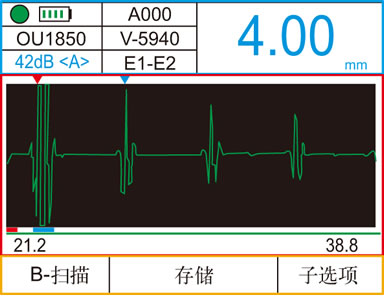

●具有A-扫描模式,B-扫描模式,数值显示模式;●测量范围宽,采用独有的“多重回波”技术,可以实现超薄件的测量,最小测量厚度0.12mm(钢);
●高精度测厚,最高测量分辨率可达0.001mm;重复分辨率可达±0.002mm;
●具有穿透涂层和回波到回波测量功能,用于测量表面带有漆层和涂层的材料;
●根据材料声速不同可以检测部分复合材料上的涂层和和漆层,可以同时测量10个以上的多层材料各层厚度,同一回波下切换显示各层厚度值;
●多种测量:MB-E,I-E,E-E,ME-E模式满足对常规厚工件测量;THIN模式对薄件测量;

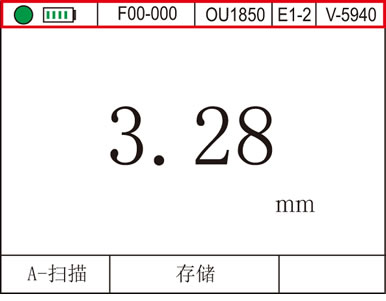

●数值模式包括常规厚度值模式、差值/缩减率模式和最值模式;
●增益模式:自动增益/手动增益;
●可设置手动关机与自动关机,带节能功能;
●支持多种探头,包括双晶探头和单晶探头,最高支持20Mhz高频探头;
●支持大容量存储,可同时存储10万个厚度值,500组A扫描波形和500组B扫描波形;
●超大3.5寸彩色TFT-LCD显示屏,320×240高清(QVGA)分辨率;
●具有多种校准方式,支持一点校准、多点校准和手动校准模式,可以同时校准声速和探头零位;支持V声程校准;
●公英制转换;毫米和英寸可切换单位;
●支持中文和英文显示;
三、技术参数
探头类型 |
单晶/双晶 |
测量范围 |
0.12–2500mm 取决于所用探头、被测材料及表面情况 |
示值误差 |
±0.005mm(<10mm) |
示值误差 |
±0.1%(≥10mm) |
重复性误差 |
±0.001mm(自测) |
示值稳定性 |
采用过零点和多重回波技术,保障厚度测量值不受回波强度材料衰减系数、增益和闸门高度影响,具有高测量稳定可靠性 |
测量频率 |
4Hz、8Hz、16Hz |
分辨率 |
0.1mm、0.01mm、0.001mm |
脉冲发生器 |
负方波发射,脉冲宽度和电压自动与探头进行匹配 |
声速范围 |
1-19999m/s |
校准试块 |
4mm(钢) |
自动关机 |
可选择5分钟,10分钟,20分钟,手动关机 |
探头校准 |
一点校准、二点校准 |
增益 |
自动增益、手动增益 |
增益范围 |
0~80dB |
检波方式 |
射频RF、正半波POS、负半波NEG、全波FULL |
测量模式 |
(1)MB-E:发射脉冲始波至一次回波;(2)I-E:界面波至一次回波; (3)E-E:穿透涂层测量,可选任意Em– En回波;(4)ME-E:多重回波测量模式;(5)THIN:薄壁测量模式 |
数值模式 |
厚度值模式、差值/缩减率模式、最大/最小值模式 |
A-扫描模式 |
√ |
B-扫描模式 |
√ |
耦合指示 |
√ |
电量指示 |
√ |
菜单操作 |
√ |
主机程序升级 |
√ |
语言 |
中文/英文(English) |
单位 |
毫米/英寸 (mm/inch) |
软件功能 |
动态闸门设置、消隐设置(Blank)、回波消隐设置(E-Blank)、TDG增益设置、回波冻结、回波平移和缩放 |
存储功能 |
同时支持10万个厚度(100组,每组1000个),500组A扫描波形和500组B扫描波形 |
显示屏 |
3.5寸真彩色屏 |
数据传输 |
支持USB通信,将数据传输至计算机 |
工作温度 |
-10℃~+50℃,有特殊要求可达-20℃ |
工作电压 |
三节5号锂离子电池,当电量不足时,有低电压提示 |
外形尺寸 |
205×100×40mm |
整机重量 |
300g(不含电池) |
标准配置 |
主机1台、15Mhz单晶探头1支、电池3节,随机资料1份,ABS防震箱1个 |
四、单晶探头选择
型号 |
1850-01 |
1850-02 |
1850-03 |
1850-04 |
1850-05 |
1850-06 |
1850-07 |
1850-08 |
探头类型 |
单晶 |
单晶(笔式) |
单晶 |
单晶 |
单晶 |
单晶 |
单晶 |
单晶 |
频率 |
15MHZ |
15MHZ |
20MHZ |
10MHZ |
7.5MHZ |
5MHZ |
5MHZ |
2MHZ |
探头直径 |
6mm |
2mm |
6mm |
6mm |
6mm |
6mm |
10mm |
12mm |
测量范围(钢) |
0.12~22mm |
0.3~12mm |
0.12~22mm |
0.3~22mm |
0.5~22mm |
1.0~22mm |
1.0~1000mm |
4.0~1800mm |
测量温度 |
-10~50℃ |
-10~50℃ |
-10~50℃ |
-10~50℃ |
-10~50℃ |
-10~50℃ |
-10~50℃ |
-10~50℃ |
最小管径 |
Φ15mm |
Φ5mm |
Φ15mm |
Φ15mm |
Φ15mm |
Φ15mm |
Φ20mm |
Φ30mm |
五、双晶探头选择
型号 |
1850-21 |
1850-22 |
1850-23 |
1850-24 |
1850-25 |
1850-26 |
探头类型 |
双晶 |
双晶 |
双晶 |
双晶 |
双晶 |
双晶 (高温) |
频率 |
10MHZ |
5MHZ |
5MHZ |
7.5MHZ |
2MHZ |
5MHZ |
探头直径 |
5mm |
5mm |
10mm |
10mm |
10mm |
10mm |
测量范围(钢) |
0.5~50mm |
1.0~65mm |
1.0~500mm |
0.8~100mm |
5.0~300mm |
1.0~500mm |
测量温度 |
-10~50℃ |
-10~50℃ |
-10~50℃ |
-10~50℃ |
-10~50℃ |
-20~500℃ |
最小管径 |
Φ15mm |
Φ15mm |
Φ20mm |
Φ20mm |
Φ20mm |
Φ20mm |
六、仪器选型指南
产品图片 |
||||
型号 |
OU1500 |
OU1600 |
OU1800 |
OU1850 |
测量模式 |
脉冲-回波模式 |
脉冲-回波模式 |
脉冲-回波模式 回波-回波模式 |
脉冲-回波模式 回波-回波模式 |
测量范围 |
1.0~200mm |
0.75~500mm |
0.65~500mm |
0.12~2500mm |
显示精确度 |
0.1mm |
0.01mm |
0.01mm |
0.001mm |
测量误差 |
±(1%H+0.1)mm |
±(0.5%H+0.04)mm |
±(0.5%H+0.01)mm |
±0.1%H |
声速范围 |
1000~9999m/s |
1000~9999 m/s |
1000~9999 m/s |
1~19999 m/s |
穿透涂层范围 |
× |
× |
2.0~100mm |
0.12~2500mm |
公英制转换 |
× |
√ |
√ |
√ |
背光 |
√ |
√ |
√ |
√ |
声速调节 |
√ |
√ |
√ |
√ |
探头识别 |
× |
√ |
√ |
√ |
反测声速 |
√ |
√ |
√ |
√ |
存储功能 |
× |
√ |
√ |
√ |
通讯功能 |
× |
√ |
√ |
√ |
A/B扫 |
× |
× |
× |
√ |
波形显示 |
× |
× |
× |
√ |
数据统计 |
× |
× |
× |
√ |
增益 |
× |
× |
× |
√ |
频率调节 |
× |
× |
× |
√ |
声程修正 |
× |
× |
× |
√ |
可选探头 |
标准 |
标准、微径、粗晶、高温 |
标准、微径、粗晶、高温 |
标准、微径、粗晶、高温 |
