OU2550C型数显维氏硬度计是采用大显示屏LCD显示,操作界面采用菜单式结构,可在操作面板上选择硬度标尺HV或HK,测试的硬度值,自动计算,自动显示。可进行各种硬度值相互转换。

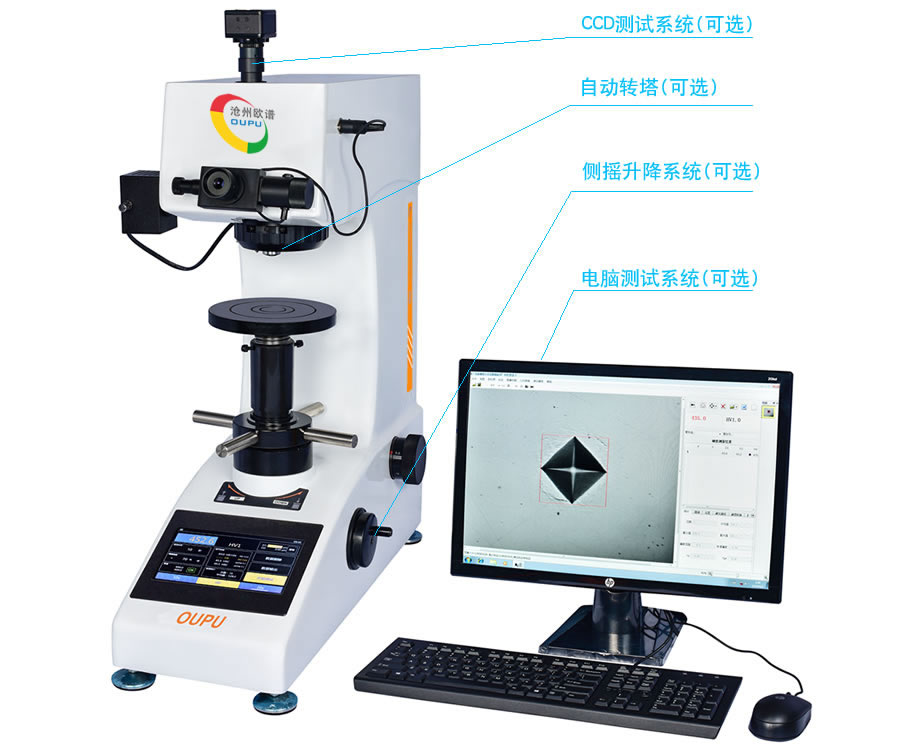

OU2550C型触屏数显维氏硬度计可以满足基本的维氏硬度计测试要求,升级后的数显测微目镜可以直接读取测量长度,从而更加快速准确的得出测量值,升级后的转塔可以自动转换目镜跟压头,避免人工失误造成仪器损坏,同时也极大的提高效率, 采用7寸液晶触摸显示屏,可以提供更多的测量数据,控制也更全面精准。
●高级光学工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;
●7寸触摸显示屏上能显示试验方法、试验力、硬度值上下限、测量压痕长度、硬度值、试验力保持时间,测量次数,试验结果和数据处理等;
●系统自带校准功能,每档试验力可手动调整输入误差校准仪器;
●光学系统亮度可调范围:0-100;
●可存储最大100组测试数据,在主界面显示平均值以及测试次数数据;
●试验力单位可以手动选择相互转换,转换单位为:(Kgf,N);
●主界面可同时显示4个转换标尺,并可切换:美标以及国际标准,共可转换18个测量标尺:HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH等;
●可设置上下限测量范围,在主测量界面显示;
●测试数据可通过USB直接导出数据;
●测量标尺可转换成HK努氏硬度;
●操作系统可中英文转换;
●可选自动转塔型可现实:测量长度直接确认得出硬度值;
●可选自动转塔型可实现:观察—测试—测量的位置切换由自动转塔完成;
●铸铝壳体一次成型结构稳定不变形,纯白汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;
●我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务;
●钢铁,有色金属,金属箔,硬质合金,金属薄板,微观组织,碳化;
●渗碳,渗氮和脱碳层,表面硬化层,电镀层,涂层,热处理;
●玻璃,晶片,陶瓷材料;
|
测量范围
|
5-3000HV (5-9999HV 可选)
|
|
砝码加载硬度标尺
|
HV1、HV5、HV10、HV20、HV30、HV50
|
|
砝码加载试验力
|
1kgf、5kgf、10kgf、20kgf、30kgf、50kgf
9.8N、49N、98N、196N、294N、490N |
|
闭环加载硬度标尺(可选)
|
HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30、HV50
|
|
闭环加载试验力(可选)
|
0.3kgf、0.5kgf、1kgf、2kgf、2.5kgf、3kgf、5kgf、10kgf、20kgf、30kgf、50kgf
2.94N、4.9N、9.8N、19.6N、24.5N、29.4N、49N、98N、196N、294N、490N |
|
显示
|
自动读数菜单显示5位数的硬度值;
4位数的对角线长度(D1,D2)试验力,保持时间,测试次数,返回 |
|
光学系统
|
物镜:10X、20X(可定制40X)、目镜:10X
总放大倍数:100X、200X 测量范围:400μm 分辨率:0.125μm |
|
试验力保持时间
|
1~99s
|
|
试件最大高度
|
165mm
|
|
压头中心到外壁距离
|
130mm
|
|
压头物镜切换
|
手动 (可选配自动转塔配置)
|
|
加荷控制
|
自动(加荷、保荷、卸荷)
|
|
数据输出
|
预留内置微型打印机接口,(RS232串行接口),可选配安装
|
|
执行标准
|
ISO 6507、ASTM E92、JIS Z2244、GB/T 4340.2
|
|
主机重量
|
42Kg
|
|
电源
|
AC220V/50/60Hz
|
|
外型尺寸
|
585×200×630mm(长×宽×高)
|
|
标准配置
|
主机 1台、砝码 3只、大平试台 1只、中平试台 1只、V形试台 1只、水平调节螺钉 4只、
电源线 1根、10X测微目镜 1只、维氏硬度块 2块、备用保险丝 2只、产品资料 1份 |
|
可选附件
|
XY工作台,CCD测量系统
|
|
型号
|
![]() |
![]() |
![]() |
![]() |
![]() |
|
OU2505/10/
30/50/100 |
OU2505S/10S/
30S/50S/100S |
OU2505C/10C/
30C/50C/100C |
OU2505J/10J/
30J/50J/100J |
OU2505Q/10Q/
30Q/50Q/100Q |
|
|
主要功能
|
常规维氏硬度计
自动转塔(可选) 打印机(可选) 测摇升降(可选) 测试系统(可选) 电子加载(可选) |
数显维氏硬度计
自动输入对角线长度
大屏显示
自动转塔(可选)
打印机(可选) 测摇升降(可选) 测试系统(可选) 电子加载(可选) |
触屏维氏硬度计
7寸彩色触摸屏
自动输入对角线长度
自动校准误差
自动转塔(可选)打印机(可选) 测摇升降(可选) 测试系统(可选) 电子加载(可选) |
数显集成维氏硬度计
自动输入对角线长度
工业平板电脑一体
自动转塔
打印机 测摇升降 测试系统 电子加载(可选) |
全自动维氏硬度计
7寸彩色触摸屏
自动输入对角线长度
自动校准误差
自动转塔XYZ自动调节 打印机 测摇升降 测试系统 电子加载(可选) |
|
测量范围
|
5-3000HV (5-9999HV 可选)
|
||||
|
试验力
|
OU2505/05S/05C/05J/05Q : 0.3、0.5、1.0、2.0、3.0、5.0kgf
OU2510/10S/10C/10J/10Q : 0.3、0.5、1.0、3.0、5.0、10.0kgf OU2530/30S/30C/30J/30Q : 1.0、3.0、5.0、10.0、20.0、30.0kgf OU2550/50S/50C/50J/50Q : 1.0、5.0、10.0、20.0、30.0、50.0kgf |
||||
|
硬度标尺
|
OU2505/05S/05C/05J/05Q : HV0.3、HV0.5、HV1、HV2、HV3、HV5
OU2510/10S/10C/10J/10Q : HV0.3、HV0.5、HV1、HV3、HV5、HV10 OU2530/30S/30C/30J/30Q : HV1、HV3、HV5、HV10、HV20、HV30 OU2550/50S/50C/50J/50Q :HV1、HV5、HV10、HV20、HV30、HV50 |
||||
|
闭环加载试验力
(可选) |
OU2505/05S/05C/05J/05Q : 0.1kgf、0.2kgf、0.3kgf、0.5kgf、1kgf、2kgf、2.5kgf、3kgf、5kgf
OU2510/10S/10C/10J/10Q : 0.1kgf、0.2kgf、0.3kgf、0.5kgf、1kgf、2kgf、2.5kgf、3kgf、5kgf、10kgf OU2530/30S/30C/30J/30Q : 0.2kgf、0.3kgf、0.5kgf、1kgf、2kgf、2.5kgf、3kgf、5kgf、10kgf、20kgf、30kgf OU2550/50S/50C/50J/50Q :0.3kgf、0.5kgf、1kgf、2kgf、2.5kgf、3kgf、5kgf、10kgf、20kgf、30kgf、50kgf OU25100/100S/100C/100J/100Q :1kgf、2kgf、2.5kgf、3kgf、5kgf、10kgf、20kgf、30kgf、50kgf、100kgf |
||||
|
闭环加载硬度标尺
(可选) |
OU2505/05S/05C/05J/05Q : HV0.1、HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5
OU2510/10S/10C/10J/10Q : HV0.1、HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10 OU2530/30S/30C/30J/30Q : HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30 OU2550/50S/50C/50J/50Q :HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30、HV50 OU25100/100S/100C/100J/100Q :HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30、HV50、HV100 |
||||
|
单位转换
|
布氏、洛氏、努氏
|
可转换18个测量标尺
(主界面可同时显示4个转换标尺,并可切换:ASTM、ISO、JJG标准)
|
|||
|
标尺转换
|
HK努氏
|
||||
|
加载方式
|
砝码 闭环电子加载(可选)
|
||||
|
加载控制
|
自动加载、自动保持、自动卸载
|
||||
|
试验力保持时间
|
5-60s
|
||||
|
试验力选择
|
外置式选力旋钮,试验力自动显示在LCD屏上
|
||||
|
物镜放大倍数
|
10×、20×
|
||||
|
光通道
|
双光通道(目镜及CCD摄象通道)
|
||||
|
光学系统
|
总放大倍数(μm):100×(观察), 200×(测量); 测量范围(μm):400;
|
||||
|
对角线长度输入
|
手动
|
自动
|
自动
|
自动
|
自动
|
|
光学系统分辨率
|
0.5μm
|
0.125μm
|
0.125μm
|
0.125μm
|
0.125μm
|
|
硬度显示
|
LCD屏
|
LCD大屏
|
7寸液晶触摸屏
|
工业平板电脑
|
7寸液晶触摸屏
|
|
语言切换
|
中文
|
中文
|
中英文
|
中英文
|
中英文
|
|
误差修正
|
×
|
×
|
√
|
√
|
√
|
|
合格判定
|
×
|
×
|
√
|
√
|
√
|
|
测试报告
|
×
|
×
|
×
|
√
|
√
|
|
上下限设置
|
×
|
×
|
×
|
√
|
√
|
|
自动测量
|
×
|
×
|
×
|
√
|
√
|
|
试件最大高度
|
110mm
|
110mm
|
90mm
|
150mm
|
90mm
|
|
压头中心至机壁距离
|
85mm
|
85mm
|
120mm
|
120mm
|
120mm
|
|
重量
|
25kg
|
35kg
|
35kg
|
60kg
|
40kg
|
|
电源
|
AC220V/50/60Hz
|
AC220V/50/60Hz
|
AC220V/50/60Hz
|
AC220V/50/60Hz
|
AC220V/50/60Hz
|
|
外型尺寸
|
540×200×530mm
|
540×200×530mm
|
400×290×480mm
|
620×230×630mm
|
400×290×480mm
|
