产品名称：OU5700淬火硬化层深度检测仪
- 产地：中国 品牌：沧州欧谱
- 简介：OU5700淬火硬化层检测仪目前主要针对淬火硬化层深度进行精准测量。广泛应用于建筑机械，风力，汽车制造和船舶等各种工业场景，测量轴承，齿轮等各种热处理工件，另外还可以测量焊肉厚度，测量不同材料结合面，测量铝合金铸造件回熔深度等各种非热处理应用。
OU5700淬火硬化层检测仪目前主要针对淬火硬化层深度进行精准测量。广泛应用于建筑机械，风力，汽车制造和船舶等各种工业场景，测量轴承，齿轮等各种热处理工件，另外还可以测量焊肉厚度，测量不同材料结合面，测量铝合金铸造件回熔深度等各种非热处理应用。
一、功能特点
●精准测量各种中高频淬火产品的硬化层厚度，测量分辨率达到 0.1mm；●无水测量，使用简便，快捷，稳定性重复性好；
●自动竖直定位闸门，智能定位分层位置。指示清晰，操作简便；
●彩色 Bscan，方便查看整体工件表面淬火情况；
●120dB 增益调节范围，90dB 以上灵敏度。超高信噪比，波形清晰稳定，抗干扰设计，不惧恶劣工况；
●12 位 AD，高速采样，波形细腻，细节尽显，灵敏度和分辨力超高，可以精准定位波形跳变位置；
●重复频率高达 10 到 10000Hz，高速检测，波形实时流畅，易于获得理想波；
●测量范围宽，可以测试 0.5 到 40mm 深度的硬化层；
●远程专家工艺方案导入支持，会开机就能测量，无需设置检测参数，无需做系统校准。傻瓜化操作；
●可根据现场工况定制各种传感器；
●高清高亮显示，界面立体美观，人性化操作风格；
●淬火层深度测定结果，包含所有参数和波形，按键直接保存，自动生成报告。可在机器内部存储，也可用 U 盘实现无限扩展；
●蓝牙无线传输，手机 APP 现场生成报告，并实现打印；
●IP65 防护标准，合金与硅胶结合外壳，坚固耐用，防水防尘，支架任意角度；
●单电 15 小时连续工作；
二、超声波探伤仪主要技术参数
检测范围 |
0～1000mm |
声速范围 |
100～20000m/s |
重复发射率 |
10-10000Hz 可调节 |
动态范围 |
≥38dB |
垂直线性误差 |
≤1.5% |
水平线性误差 |
≤0.2% |
分辨力 |
＞40dB（5P14 |
灵敏度余量 |
＞66dB (深200mmΦ2平底孔) |
数字抑制 |
(0～80)%，不影响线性与增益 |
测量分辨率 |
0.001mm |
重复性 |
0.1mm |
闸门 |
进波门、失波门、单闸门、双闸门 |
报警 |
蜂鸣报警，LED灯报警 |
脉冲幅度 |
100V、200V、300V、400V、500V分级选择，适用探头范围广 |
脉冲宽度 |
在(0.03～0.51)μs范围内连续调节，以匹配不同频率的探头 |
探头阻尼 |
50Ω、100Ω、150Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求 |
硬件实时采样 |
高分辨率12位AD转换器，采样速度400MHz，波形高度保真 |
检波方式 |
正半波、负半波、全波、射频检波 |
滤波频带 |
0.2～35 MHz |
闸门读数 |
单闸门和双闸门读数方式可选；闸门内峰值读数 |
总增益量 |
120 dB（设有0.1dB、1dB、2dB、6dB步进值） |
电源 |
直流(DC)9V |
电池工作时间 |
15小时 |
外型尺寸 |
245×150×52mm |
重量 |
1.5kg |
环境温度 |
-20～50℃ |
相对湿度 |
20～95%RH |
三、标准配置
名称 |
数量 |
主机 |
1 |
锂电池 |
1 |
充电器 |
1 |
接头连接电缆 |
1 |
常规探头 |
1 |
耦合剂 |
1 |
合格证 |
1 |
操作手册 |
1 |
装箱清单 |
1 |
保修卡 |
1 |
包装箱 |
1 |

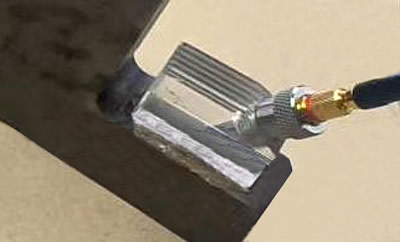

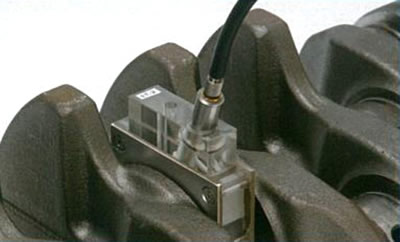

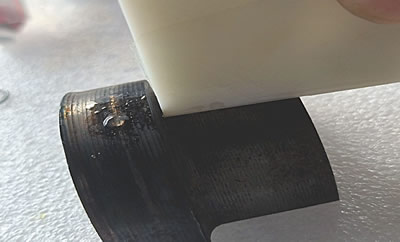

四、产品应用
 |
 |
齿轮测量 |
轴承测量 |
 |
 |
棒材测量 |
平面测量 |
