产品名称：OU5105超声波探伤测厚一体仪

一、产品概述

OU5105数字式超声波探伤仪是探伤测厚一体机集超声波探伤、超声波测厚、超声波穿透功能测厚于一体，具有WIFI、HDMI、数字滤波等多种功能，适用于工业领域金属和非金属材料表面及内部缺陷的超声波检测，设计符合人体工程学的要求，简单直观、方便实用。通过简单的基本操作提供极高水平的探伤检测，无论经验丰富还是初涉行业的超声检测人员都可得心应手地使用这款探伤仪。
OU5105数字式探伤测厚一体机汇集了超声波探伤、测厚、计算机、电子、模具、工艺等现代高新技术，实现了这些高新技术的完美结合。为业界提供了性能更加优越，功能更加强大的探伤测厚一体机器。 可以广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
仪器特点：功能全、性价比高。

二、执行标准

●人体工程学优化设计
体积小、重量轻，整机的外形尺寸为180×130×40mm，包括电池重量仅为0.75kg，操作和携带极为便利；

●内置国内外行业标准
仪器内置11套国家标准，兼容欧标EN12668-1:2010，方便设定各种DAC、AVG曲线参数；

●探伤精准 灵敏度高
具有数字滤波功能，精准选择频带，尤其在检测铸件等晶粒粗大材料时，能很好地滤除杂波，实现智能分析，使细微缺陷无所遁形；

●高精度测厚 可穿透涂层
仪器自带测厚仪校准试块。具有独立的测厚仪操作软件界面，测厚精度为0.01mm，并具有涂层穿透功能，可轻松穿透1mm厚涂层，获得涂层下工件的准确厚度值；

●高清显示 可随意调节界面风格
高分辨率5.0英寸（800×480）宽屏真彩TFT液晶显示屏，可根据使用环境的变化选择不同的界面风格，液晶屏的亮度可调，显示波形细腻，主从式菜单，中英文语言自由切换，注重用户体验；

●录像功能 数据海量存储
可全程录制探伤过程，进行波形回放，实现数据数字化存储及管理。为探伤初学者，探伤结果分析提供便利条件；同时支持FT扩展，实现探伤数据海量存储；

●HDMI接口 支持教学使用
通过HDMI接口，可连接投影仪等多媒体设备，便于院校及科研院所教学使用；

●WIFI通信 随时随地查询探伤结果
具有无线网络功能，实现仪器和手机互联，通过手机可远程访问仪器，查询静态存储文件；

●低功耗设计 性能可靠
节电设计，可连续工作10小时以上，高性能锂电池模块便于拆装。

●多种检测功能模块
连续存储功能模块，实现扫查过程波形全程记录，特别适用于探伤数据的保存、分析和教学示范;时间B扫描功能模块，实现快速腐蚀测厚评估;AWS D1.1专业功能模块，适合钢结构焊缝检测评估。

●多种检测操作功能
波峰记忆功能，实时动态记录当前波形顶波峰值点信息，仪器校准探伤轻松搞定;波峰搜索功能，实现闸门自动搜索波峰，检测操作更方便;自动增益功能，实现闸门内波幅自动到达80%;波形对比功能，方便用户观察对比正常检测回波与异常检测回波的细微变化;波形扩展功能，实时查看回波细节;具有回波包络功能，实现缺陷类别高级分析。

●自动校准功能
自动校准材料声速、探头延时、探头K值;方便的DAC、AVG曲线制作及应用;DAC曲线制作嵌入标准ASME、ASME III、JIS、EN1712、GB/T11345、NB/T47013.3等国内外标准，并可自定义设置多达7条DAC曲线参数，极大方便用户快速选择DAC曲线参数;DAC曲线灵敏度查询表功能，方便学员查看制作DAC曲线的灵敏度当量、填写报告;软件操作流程化设计，参数自动调节，即使是初学者也能很快掌握基本的探伤操作方法。

●自动测试功能
仪器性能自动测试，方便用户快速测量仪器水平线性和垂直线性等仪器重要指标性能。

●方波激励技术
先进的方波激励技术，对检测高衰减材料或厚工件具有极佳的穿透力和信噪比;可调节的激励脉冲宽度、激励电压、阻尼电阻，使在检测薄工件和复合材料都具有较高的分辨率。

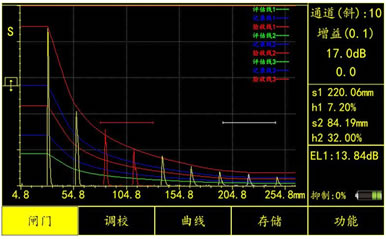

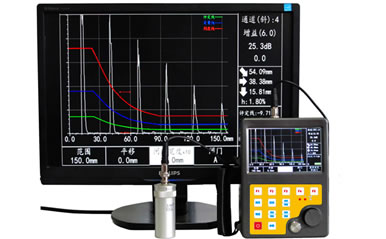

HDMI功能	检测界面

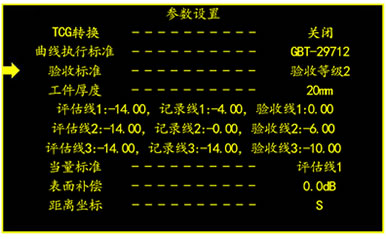

参数界面	文件管理

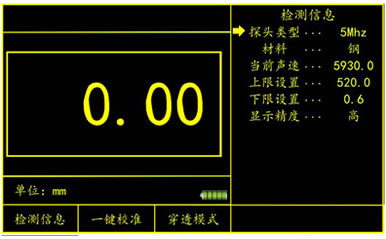

测厚界面	手机客户端

三、超声波探伤仪主要技术参数

工作原理	超声波（脉冲-回波/回波-回波）
探测范围	0～14000mm（钢纵波）
材料声速	300～15000m/s
脉冲移位	-45～1000mm（钢纵波）
动态范围	≥30dB
探伤灵敏度余量	≥65dB（2.5Z20N探头）
远区分辨力	≥26dB
电噪声电平	≤10%（1 ～ 4MHz）
等效输入噪声	＜80×10-9V/√Hz
工作频率范围	0.5～20 MHz
脉冲重复频率	20～1000Hz，步进1Hz
脉冲电压	25～400V可调，步进25V
脉冲宽度	方波，方波宽度30～1000ns可调，步进0.1ns
薄板分辨力	≤3mm（5C10N探头）
探头零点	0～800μs
衰减器误差	每12dB ± 1dB
垂直线性误差	≤3%
水平线性误差	≤0.5%
阻抗匹配	50、100、150、400Ω四档可选
抑制	0～80%
检波方式	负向检波、正向检波、双向检波、滤波、RF检波
增益调节	0～110dB：分0.1/1/2/6步进调节
AWS D1.1/D1.5	根据美国焊接协会AWS的D1.1/1.5计算钢结构和桥梁焊缝等级
DAC功能	用于制作、设置和应用DAC曲线
AVG功能	用于制作、设置和应用AVG曲线
截图功能	将仪器屏幕存为图片并输出到U盘中
动态回放	扩展TF卡，海量存储
闸门	闸门方式：off/进波/失波
存储	1000组数据集，包括仪器设置、探伤状态和回波图形等
自动增益功能	使闸门内回波幅度自动调节到指定幅度
峰值记忆功能	显示波形包络
冻结功能	冻结屏幕波形
自动校正功能	用于校正材料声速与探头零点，校正模式：声速+零点/声速/零点
角度测量功能	用于测量探头角度
测厚范围	普通模式0.75-300mm 穿透涂层2-150mm （取决于探头、被测材料和表面状况）
测厚误差	±(1%H＋0.1)mm，H为被测物实际厚度
工作时间	≥9V
工作电压	15～19V（外部电源，DC），12V（电池，DC）
工作温度	-10 ～ 40℃
外观尺寸	180×130×40mm
重量	约0.9kg（含电池）

四、标准配置

名称	数量
主机	1
锂电池	1
充电器	1
接头连接电缆	2
直探头	1
斜探头	1
5MP10双晶探头	1
耦合剂	1
合格证	1
操作手册	1
装箱清单	1
保修卡	1
包装箱	1
